Worm Gear
طراحی و ساخت چرخ دنده حلزونی
چرخ‌دنده حلزونی که با نام Worm Gear شناخته می‌شود، یکی از پرکاربردترین سیستم‌های انتقال قدرت در صنایع مختلف است که برای کاهش دور زیاد، انتقال گشتاور در فضاهای محدود و ایجاد خاصیت خودقفل‌شوندگی طراحی شده است. این نوع چرخ‌دنده به‌دلیل ساختار خاص خود، امکان انتقال حرکت بین دو محور عمود بر هم را فراهم می‌کند و در بسیاری از تجهیزات صنعتی و مکانیزم‌های کنترلی نقش کلیدی دارد.
مجموعه تکنیک فرز (اخوان باباشاهی) با بهره‌گیری از دانش مهندسی و تجهیزات پیشرفته، توانایی طراحی و تولید انواع چرخ‌دنده حلزونی را متناسب با شرایط کاری و نیاز صنایع مختلف داراست.
یک درخواست مشاوره رایگان برای پروژه شما
ارتباط با ما برای دریافت مشاوره سریع و رایگان است.
ساختار و توضیح فنی چرخ‌دنده حلزونی
چرخ‌دنده حلزونی از دو جزء اصلی تشکیل شده است:
- پیچ حلزونی (Worm)
- چرخ‌دنده حلزونی (Worm Wheel)

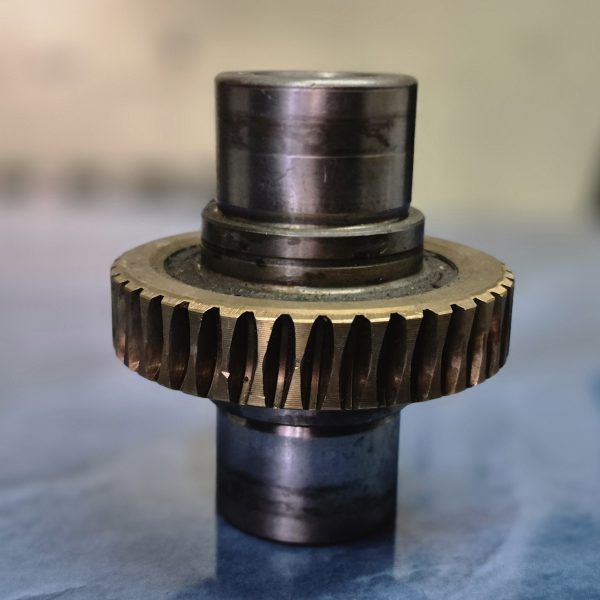

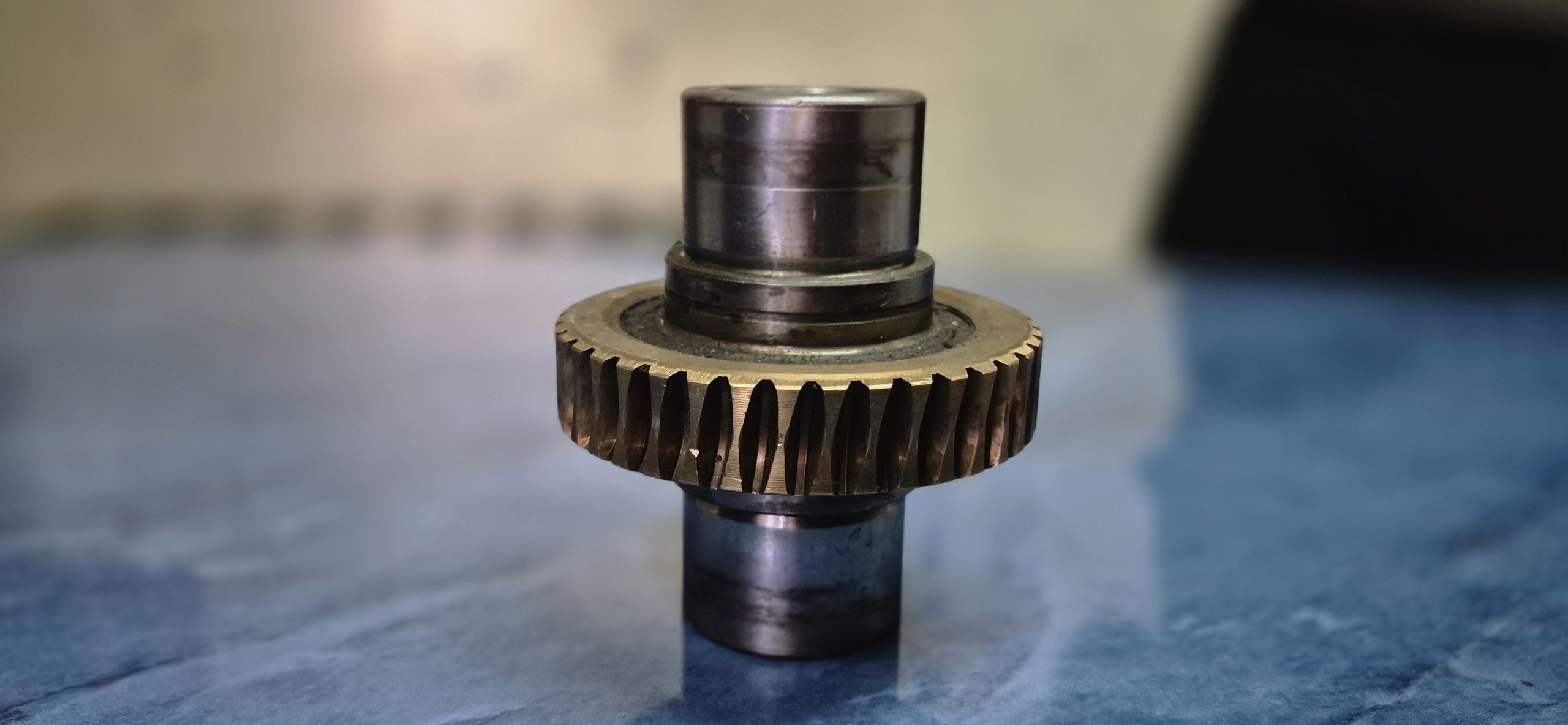

پیچ حلزونی شباهت زیادی به پیچ دارد و معمولاً از فولاد سخت‌کاری‌شده ساخته می‌شود، در حالی که چرخ‌دنده حلزونی اغلب از آلیاژهای برنزی یا فولادهای خاص تولید می‌گردد. تماس بین این دو قطعه به‌صورت لغزشی انجام می‌شود و همین ویژگی باعث ایجاد نسبت تبدیل‌های بسیار بالا در یک مرحله انتقال نیرو می‌شود.
ویژگی‌های فنی مهم:
- انتقال حرکت بین دو محور عمود بر هم
- امکان دستیابی به نسبت تبدیل‌های بالا (تا 1:100 و بیشتر)
- تماس لغزشی بین دندانه‌ها
- نیاز به روانکاری مناسب برای کاهش سایش
این ساختار باعث می‌شود چرخ‌دنده حلزونی برای کاربردهایی که به کنترل دقیق سرعت و گشتاور نیاز دارند، بسیار مناسب باشد.
- کاربردهای چرخ‌دنده حلزونی
- چرخ‌دنده‌های حلزونی در تجهیزاتی استفاده می‌شوند که:
- کاهش دور زیاد در فضای محدود لازم است
- انتقال نیرو باید نرم و یکنواخت باشد
- ایمنی و کنترل حرکت اهمیت بالایی دارد
مهم‌ترین کاربردها عبارت‌اند از:
- گیربکس‌های صنعتی و نیمه‌صنعتی
- بالابرها و آسانسورها
- نقاله‌ها و سیستم‌های انتقال مواد
- ماشین‌آلات بسته‌بندی
- تجهیزات تنظیم و کنترل موقعیت
- درب‌های صنعتی و مکانیزم‌های حرکتی
- خطوط تولید با نیاز به کاهش سرعت دقیق
در این کاربردها، چرخ‌دنده حلزونی نقش مهمی در کنترل سرعت، افزایش ایمنی و کاهش ضربه‌های مکانیکی ایفا می‌کند.
Worm Gear
چرخ‌دنده حلزونی
چرخ‌دنده حلزونی یکی از کاربردی‌ترین سیستم‌های انتقال قدرت است که برای کاهش دور زیاد، انتقال نیرو در فضاهای محدود و ایجاد ایمنی در حرکت طراحی شده است. نسبت تبدیل بالا، عملکرد نرم، خاصیت خودقفل‌شوندگی و طراحی فشرده، این نوع چرخ‌دنده را به گزینه‌ای مناسب برای بسیاری از صنایع تبدیل کرده است.
مجموعه تکنیک فرز (اخوان باباشاهی) با توانایی طراحی، تولید و عملیات حرارتی چرخ‌دنده‌های حلزونی در ابعاد و مدول‌های صنعتی، به‌عنوان یک مرجع تخصصی تولید چرخ‌دنده شناخته می‌شود. انتخاب تکنیک فرز، تضمین‌کننده کیفیت، دقت مهندسی و عملکرد مطمئن در شرایط کاری متنوع صنعتی است.
مزایای چرخ‌دنده حلزونی
چرخ‌دنده حلزونی دارای مزایای متعددی است که آن را به انتخابی مناسب برای بسیاری از صنایع تبدیل کرده است:
· نسبت تبدیل بالا در یک مرحله
یکی از مهم‌ترین مزایای چرخ‌دنده حلزونی، دستیابی به نسبت تبدیل‌های بسیار بالا بدون نیاز به چند مرحله گیربکس است. این ویژگی باعث ساده‌تر شدن طراحی سیستم و کاهش حجم تجهیزات می‌شود.
· عملکرد نرم و کم‌صدا
تماس تدریجی و لغزشی دندانه‌ها موجب:
کاهش ضربه‌های مکانیکی
عملکرد یکنواخت
صدای کمتر نسبت به بسیاری از سیستم‌های انتقال قدرت
· خاصیت خودقفل‌شوندگی
در بسیاری از طراحی‌ها، چرخ‌دنده حلزونی خاصیت SelfLocking دارد؛ به این معنا که چرخ‌دنده نمی‌تواند پیچ حلزونی را به حرکت درآورد. این ویژگی در بالابرها و سیستم‌های ایمنی بسیار مهم است.
· طراحی فشرده و صرفه‌جویی در فضا
به دلیل امکان کاهش دور بالا در یک مرحله، سیستم‌های حلزونی فضای کمتری اشغال می‌کنند و برای تجهیزات با محدودیت فضا ایده‌آل هستند.
· کنترل دقیق سرعت و گشتاور
چرخ‌دنده حلزونی امکان تنظیم دقیق سرعت خروجی و گشتاور را فراهم می‌کند و برای سیستم‌های کنترلی بسیار مناسب است.
محدودیت‌ها و نکات فنی
در کنار مزایا، توجه به برخی نکات فنی ضروری است:
- راندمان پایین‌تر نسبت به چرخ‌دنده‌های ساده و مورب به‌دلیل تماس لغزشی
- نیاز به روانکاری دقیق و مستمر
- تولید حرارت بیشتر در سرعت‌های بالا
در تکنیک فرز، با انتخاب متریال مناسب، دقت ماشین‌کاری و عملیات حرارتی استاندارد، این محدودیت‌ها تا حد زیادی کنترل می‌شوند.

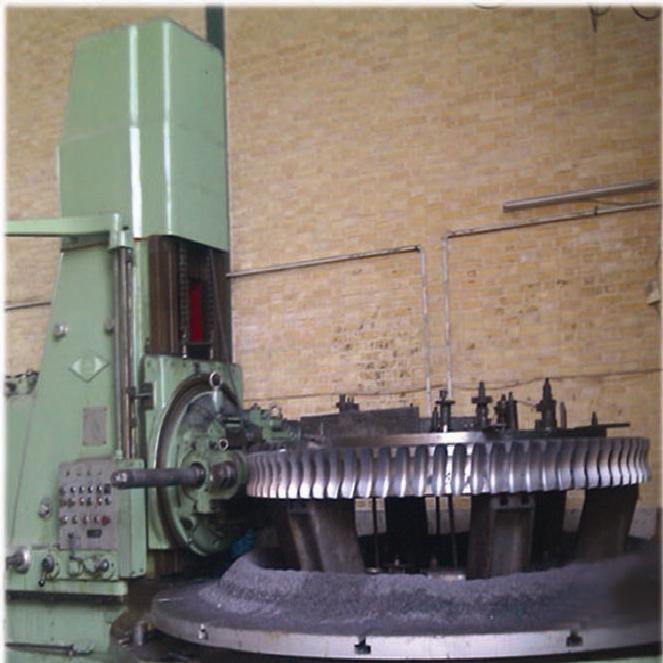

- حداکثر ابعاد و مدول چرخ‌دنده حلزونی
- مجموعه تکنیک فرز توانایی طراحی و تولید چرخ‌دنده‌های حلزونی صنعتی با مشخصات زیر را دارد:
- قطر چرخ‌دنده حلزونی: تا 6000 میلی‌متر
- مدول قابل تولید: تا مدول 28
- قابلیت تولید در نسبت تبدیل‌های مختلف
- امکان انتخاب متریال بر اساس شرایط کاری
- انجام عملیات حرارتی برای افزایش مقاومت سایشی
این توانمندی امکان استفاده از چرخ‌دنده حلزونی را در پروژه‌های بزرگ صنعتی و خطوط تولید سنگین فراهم می‌کند.
صنایع مصرف‌کننده چرخ‌دنده حلزونی
چرخ‌دنده‌های حلزونی به‌طور گسترده در صنایع مختلف مورد استفاده قرار می‌گیرند:
- صنایع فولاد
- گیربکس‌های کمکی
- سیستم‌های تنظیم و کنترل تجهیزات
- صنایع سیمان
- نقاله‌ها
- تجهیزات کنترلی و تنظیم سرعت
- صنایع معدن
- بالابرها
- تجهیزات انتقال مواد
- نیروگاه‌ها
- سیستم‌های کمکی
- تجهیزات کنترلی و تنظیم
- صنایع پتروشیمی
- خطوط انتقال
- تجهیزات محرک با کنترل دقیق
- خطوط تولید و تعمیرات اساسی
- ماشین‌آلات بسته‌بندی
- خطوط مونتاژ و انتقال
